綜述
VYKON JACE-700是采用NiagaraAX Framework®的新一代產品。這種嵌入式服務器平臺支持多種應用，例如建筑自動化、能源管理、系統集成等。
JACE-700是JACE系列最高處理性能的產品，這些產品可以通過TCP/IP網絡(luò )將各種設備集成到企業級平臺上。該平臺可以支持觸摸屏幕。VYKON JACE-700在設計上采用便捷的導軌安裝插件的方式，可以提供高效的控制功能。用戶可以使用Web瀏覽器，透過公司局域網，也可以透過互聯網，甚至是手機2G或3G網絡(luò )進行訪問和控制。
JACE-700是Vykon系列產品中的一員，該系列產品包括基于JAVA的控制器/服務器產
品、軟件應用和工具，這些產品用來將大量的設備和協議集成到統一的分布式系統中去。VYKON產品是基于革命性的NiagaraAX Framework®開發的產品。NiagaraAX Framework®是業內領先的軟件技術，用于集成各種設施和設備到一個無縫的系統。Niagara支持大量的
協議，包括：LonWorks™、BACnet™、Modbus、oBIX以及互聯網標準。AX Famework還提供集成網絡(luò )管理工具，支持互操作網絡(luò )的設計、配置、安裝和維護。
應用
JACE-700是分布式控制和管理系統的理想選擇，適用于各種不同規模的設施系統。具有可選的輸入/輸出模塊，支持插接滿足就地控制的需求。JACE-700還支持多種現場總線，可以連接遠程I/O以及獨立控制器。在小型設施應用中，JACE-700可以滿足一個完整系統的所有需求。

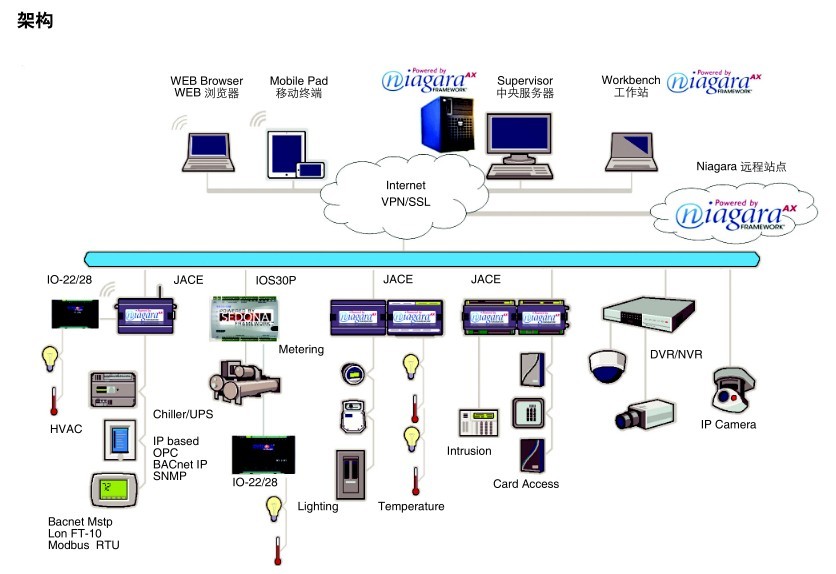

JACE-700就地通過以太網、遠程通過互聯網、或者撥號的調制解調器連接，基于標準網絡(luò )瀏覽器提供實時數據和豐富的圖形交互界面。在大型設施、多棟建筑應用以及大范圍采集控制集成系統中，可以使用NiagaraAXSupervisor™服務器軟件從大量JACE控制器中匯集信息（實時數據、歷史記錄、警報等）到一個統一的應用。AX Supervisor 服務器可以管理全局控制，支持多個網絡(luò )間的數據傳輸，連接到企業級軟件應用，同時支持多個客戶端工作站通過局域網、互聯網或撥號調制解調連接訪問。
功能
·QNX® 操作系統，IBM J9 Java虛擬機
·支持標準Niagara框架對象和功能設置組件
·功能強大的440Epx PowerPC處理器® 667 MHz
·1G MB DDR2 RAM內存
·千兆以太網端口
·支持串行RS-232、RS-485通訊協議
·支持通訊擴展卡，LonWorks®、BACnet™、Modbus、無線Sedona通訊卡、遠程I/O模塊、以及未來的工業現場總線接口等
·電源 ：15V DC® 20 W，通過可選的通用輸入DIN導軌安裝電源供電
·有可充電的內部鎳氫電池作為備用電源以及UPS，防止短期掉電
·針對外部12V密封鉛酸備用電池提供內置充電和監控支持功能，以延長斷電操作時間。另外還為外部UPS監控提供了內置觸點輸入。
·采用DIN導軌安裝或面板安裝（使用裝置底座上的螺釘）
規格
·667 MHz 440Epx Power PC處理器
·QNX OS，IBM J9虛擬機
·需要Niagaraax 第3.5版或更高版本
·基本單元 —— 512 MB DDR-2 333 MHz RAM，通過許可升級
·1 GB NAND閃存，用于數據庫存儲、趨勢信息存儲以及系統軟件
·2個千兆以太網口
·2個USB 2.0端口 (預留給未來的應用功能)
·1個RS-232和1個隔離RS-485端口
·內部備用電池/UPS，可以在斷電后保持系統數據庫數據，并使實時時鐘保持一年
·2個JACE通訊擴展槽，用于可選的JACE通訊擴展卡
|
電源輸入
|
使用墻插模塊或NPB-PWR-UN通用電源模塊。所需的電源為直流15V（最大功率20瓦）。
|
|
環境條件
|
·0-50°C, 32-122°F; 0-90%相對濕度，無結露(電子部件)
|
|
底盤
|
·采用塑料模制外殼
·冷卻方式：內部空氣對流
·尺寸 (近似): 8 1/2”長度 X 6” 寬度 X 2 5/8” 厚度 (215.9mm長度X 152.4 mm寬度X 68.3 mm厚度)
·通過螺釘安裝在面板上或使用標準DIN導軌安裝
·重量: 凈重4 lbs. (1.814 kg), 毛重5 lbs. (2.268 kg)
|
|
符合的認證標準
|
·UL 916
·C-UL listed to Canadian Standards Association(CSA)
·C22.2 No.205-M1983"Signal Equipment"
·CE
·符合RoHS compliant
·BTL B-BC
|
訂貨信息
|
訂貨編號
|
說明
|
|
J-700
|
JACE-700采用DIN導軌安裝或螺釘固定安裝，擁有1GB 的內存、1個RS-232和1個RS-485端口、2個千兆以太網端口、2個USB端口、2個標準JACE通訊卡插槽、以及內部備用電池。電源模塊必須單獨選購。需要使用NiagaraAX 3.5或更高版本。
|
|
NPB-J700-BATT
|
備用電池組件
|
|
WPM-US
|
墻插電源模塊；美式插頭
|
|
WPM-UK
|
墻插電源模塊；英式插頭
|
|
WPM-EUR
|
墻插電源模塊；歐式插頭
|
|
NPB-PWR-UN
|
通用電源模塊（90-263 VAC, 50/60 Hz，通過DIN導軌或面板安裝）
|
|
NPB-GPRS-W
|
GPRS調制解調器通訊卡，帶有SIM卡，可以通過Wyless網絡(luò )建立連接。Wyless是美國唯一被批準的服務供應商，占用一個擴展卡插槽。
|
|
NPB-232
|
RS-232通訊卡，占用一個擴展卡插槽
|
|
NPB-2X-485
|
雙口RS-485通訊擴展卡，占用一個擴展卡插槽
|
|
NPB-MDM
|
自適應56K調制解調器，占用一個擴展卡插槽，如果選擇了NPB-GPRS-W調制解調器則無法使用。
|
|
NPB-LON
|
Lon FTT10A通訊卡，占用一個擴展卡插槽。Lon驅動程序必須單獨訂購。
|
|
