綜述
VYKON 設備控制器（JEC-234）是Vykon系列產品中的一員，該系列產品包括基于
JAVA的控制器/服務器產品、軟件應用和工具，這些產品用來將大量的設備和協議集成到統一的分布式系統中去。VYKON產品是基于革命性的NiagaraAX Framework®平臺進行開發的產品。NiagaraAX Framework®是業內領先的軟件技術，用于集成各種設施和設備到一個無縫的系統。Niagara支持大量的協議，包括：LonWorks™、BACnet™、Modbus、oBIX以及互聯網標準。AX Famework還提供集成網絡(luò )管理工具，支持互操作網絡(luò )的設計、配置、安裝和維護。AXFamework還提供集成網絡(luò )管理工具，支持集成網絡(luò )的設計、配置、安裝和維護。具有低壓供電的輸入/輸出模塊使得該組合產品成為設備控制應用的理想選擇。
應用
JACE設備控制器是包括暖通空調設備、照明系統、計費系統在內的樓宇監控系統的理
想選擇。輸入/輸出模塊提供了34點的本地控制功能。IO點數還可以進行擴展，允許增加2個16點的NDIO模塊和增加4個16點的遠程NDIO模塊。除了本地控制，JEC-234還允
許最多5個遠程設備接入到控制器，這些設備可以是通過Lon、BACnet、Modbus或者Sedona接入。

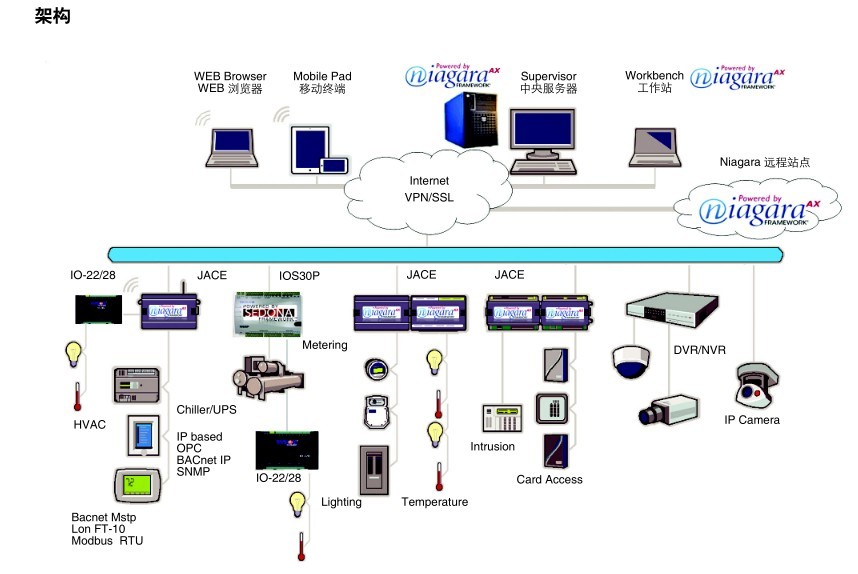

JEC-234本地通過以太網、遠程通過互聯網、或者撥號的調制解調器連接，基于標準網
絡(luò )瀏覽器提供實時數據和豐富的圖形交互界面。在大型設施、多棟建筑應用以及大范圍采集控制集成系統中，可以使用NiagaraAXSupervisor™服務器軟件從大量JACE控制器中匯集信息（實時數據、歷史記錄、報警等）到一個統一的應用。AX Supervisor 服務器可以管理全局控制，支持多個網絡(luò )間的數據傳輸，連接到企業級軟件應用，同時支持多個客戶端工作站通過局域網、互聯網或撥號調制解調連接訪問。
特征
·嵌入式Power PC平臺@ 250 MHz
·支持開放協議
·Web用戶界面提供豐富圖形和實時數據可以在瀏覽器（標準）中展示
·運行單機控制、能源管理、以及多協議集成應用
·BACnet驅動支持BTL
·可擴展通訊卡
·34個硬件控制點（還可以擴展NDIO和NRIO模塊）
·每個驅動預授權了5個遠程設備——包括BACnet、Modbus、Lon和Sedona
·導軌安裝
規格
|
平臺
|
·PowerPC 405EP 250 MHz處理器
·64MB SDRAM和64 MB串行Flash（可選128 MB SDRAM）
·備用電池
·實時時鐘 – 通過電池最長可以備份3個月
|
|
操作系統
|
·QNX RTOS
·IBM J9 JVM Java虛擬機
·NiagaraAX
|
|
通信
|
·2個以太網端口 – 10/100 Mbps（RJ-45接頭）
·1個RS 232端口（9引腳D-shell接頭）
·1個RS 485非絕緣端口（底板上有一個螺旋接頭）
|
|
JACE和IO-34的底盤
|
·結構：工業塑料，DIN導軌或螺釘安裝，塑料外殼
·冷卻：內部空氣對流
·尺寸： 寬度6.313英寸（16.04厘米）x 高度4.820英寸（12.24 厘米）（包括接頭）x 厚度2.438英寸（6.19厘米）
|
|
環境
|
·工作溫度范圍：0°C到50°C（32°F到122°F）
·存儲溫度范圍：0°C到60°C（32°F到140°F）
·相對濕度范圍：5%到95%，無結露
|
|
符合的認證標準
|
·RoHS Compliant
·UL 916
·C-UL listed to Canadian Standards Association(CSA) C22.2
·No.205-M1983”Signal Equipment
·CE
·FCC part 15 Class A
·C-tick(Australia)
|
|
可選的I/O模塊
|
·IO-34: 34點I/O模塊
JACE2和IO-34共用24V交流/直流電源，無需額外供電；
16路UI（支持3(10k)熱敏電阻，0-1000歐，0-10V，0-20mA）；
10路繼電器輸出（A型觸點，24V@5A）；
8路模擬量輸出（0-10V DC）。
|
|
·IO-16: 16點I/O模塊
每臺Jace-200最多4個，如果已經安裝一個34點I/O模塊，最多2個；
8個通用輸入（Type3（10k）熱電阻， 0-1000歐姆，0-10 V,0-20 mA外接電阻）；
4個繼電器輸出（A型觸點，24 VAC @額定5 A）；
4個模擬輸出（0-10 V DC）。
|
訂貨信息
|
JACE 和內存升級選件
|
|
訂貨編號
|
說明
|
|
JEC-234
|
·帶有IO-34模塊的JACE@2. 包括Niagara站點和Web用戶接口。標準驅動包括oBIX客戶端/服務端，Niagara Network(Fox)客戶端/服務端，包括Modbus、BACnet、Lon和Sedona驅動，每個驅動最多接5個設備。650KRU（650,000資源單元）限制。24V交流或直流供電。 JACE@2和IO-34都是導軌安裝。本項目不包括連接遠程設備的可選通訊卡。
·互聯功能。同時包含oBIX客戶端/服務器驅動。
|
|
可選的通信卡
|
|
訂貨編號
|
說明
|
|
NPB-LON
|
78 Kbps FTT10 A LON適配器
|
|
NPB-232
|
RS-232端口適配器，9針D型接頭
|
|
NPB-2X-485
|
雙端口RS-485適配器，帶電氣隔離
|
|
電源和可選的電源模塊
|
|
訂貨編號
|
說明
|
|
NPB-PWR
|
可選：24 V交流/直流電源模塊，使用DIN導軌安裝
|
|
NPB-PWR-UN
|
可選：90~240V, 50-60Hz. 通用輸入電源,使用DIN導軌安裝
|
|
WPM-US
|
90~240Vac, 50-60 Hz. 美標插頭（國標）
|
|
WPM-EU
|
90~240Vac. 50-60 Hz. 歐標插頭
|
|
WPM-UK
|
90~240Vac 50-60 Hz. 英標插頭
|
|
擴展模塊
|
|
訂貨編號
|
說明
|
|
IO-16
|
包括8路UI，4路A型繼電器輸出和4路0-10VDC模擬量輸出。使用DIN導軌安裝，JEC-234最多支持2個IO-16模塊。
|
|
IO-16-485
|
包括8路UI，4路A型繼電器輸出和4路0-10VDC模擬量輸出?？砂惭b在遠端，通過一個專門的485端口和JEC234通訊。JEC-234最多支持4個IO-16-485模塊。
|
|
