概述
Vykon JACE-600™（Java控制引擎）是一個緊湊的嵌入式控制器/服務器平臺，通過互聯網控制和管理外部的設備，基于Web的圖形界面為用戶呈現實時的信息，具有集成控制、監視、數據記錄、報警、歷史記錄和網絡(luò )管理的功能。
JACE-600是Vykon套件成員之一，該套件將大量的設備和協議集成到統一的分布式系統。Vykon產品基于革命性的Niagara AX Framework ® ，是行業內領先的軟件技術，設計用于集成各種設施系統和設備到一個無縫的系統。Niagara AX 支持大量的協議，包括：LonWorks™, BACnet™,Modbus, oBIX和互聯網標準協議；AX Framework還提供集成網絡(luò )管理工具，支持可互操作網絡(luò )的設計、配置、安裝和維護。
應用
JACE-600是小型設施、遠程站點和大型設施的分布式控制和管理的理想選擇，具有可選的輸入/輸出模塊，支持插接滿足本地控制的需要。JACE-600也支持大量的現場總線，可以用于連接遠程I/O和獨立控制器。在小型設施的應用中，JACE-600可以滿足一個完整系統的所有需求。

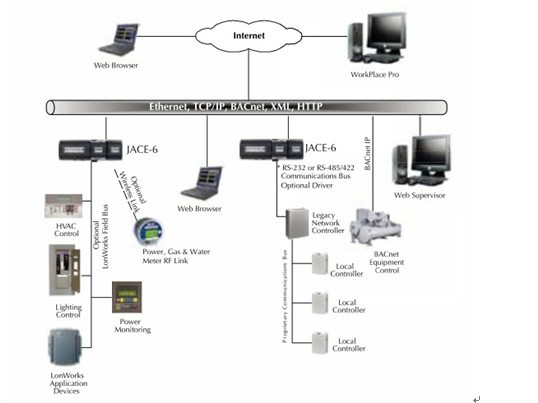

JACE-600控制器可通過以太網，遠程通過互聯網和撥號Modem連接，可以在標準的Web瀏覽器中提供實時數據和豐富的圖形顯示。在大型設施、多建筑物應用和大范圍采集控制集成中，Vykon AX Supervisor™ 軟件用于從大量JACEs控制器中匯集信息（實時數據，歷史記錄，報警等）到一個統一的應用。AX Supervisor能夠管理全局控制，支持多個網絡(luò )間的數據傳輸，連接企業級的軟件應用，同時支持多個客戶端工作站通過局域網、互聯網或撥號Modem連接訪問。
功能
• 嵌入式PowerPC Platform@ 524MHz
• 支持開放和私有協議
• QNX實時操作系統
• Web用戶界面（標準）為網頁瀏覽器提供豐富圖形化演示和實時數據
• 在JACE-600系列控制器中能夠運行獨立控制，能源管理和多協議的系統集成應用
• 支持標準和可選的通信卡
• 可選16點和32點I/O模塊
訂貨信息
|
訂貨代碼
|
說 明
|
|
J-600
|
基本模塊包括2個以太網口、1個RS-232端口、1個RS-485端口、1個USB端口、Web用戶接口和Niagara連接，同時也包含oBIX Client/Server驅動。
|
參數
|
平臺
|
• PowerPC 440 524 MHz 處理器
• 128MB DDR 內存和 128MB 串行Flash存儲器
• 可選的256MB DDR內存
• 備用電池
• 實時時鐘
|
|
可選通信卡
|
NPB-LON 可選78Kbps FTT10A LON適配器
NPB-232 可選RS-232端口適配器，帶9針D型接頭
NPB-2X-485 可選雙口RS-485適配器，帶隔離
|
|
內存升級選項
|
NPB-256 升級RMA內存到256MB DDR
|
|
操作系統
|
• QNX 實時操作系統
• IBM J9 JVM Java 虛擬機
• NiagaraAX 3.2 或更高
|
|
電源模塊
|
NPB-PWR
|
可選：24V AC/DC電源模塊，DIN導軌安裝
|
|
可選墻裝電源模塊（注：所有模塊都是通用90-240V電壓輸入，50/60Hz；
以下模塊型號僅代表不同插頭規范）
|
WPM-US 120 Vac, 50- 60 Hz. US 美標/國標
WPM-EUR 230 Vac, 50-60 Hz. Europe/Asia 歐標/亞洲
WPM-UK 230 Vac 50-60 Hz. UK 英標
WPM-JA 100 Vac 50-60 Hz. Japan 日標
|
|
NPB-PWR-UN
|
可選通用電壓輸入電源模塊，DIN導軌安裝。
輸入電壓90-263V AC，50/60Hz，自適應。
|
|
可選I/O模塊
|
IO-34 - 34點I/O模塊
|
• 每臺Jace-600最多1個；內含24V AC/DC電源，可以為JACE和其他IO供電，無需額外電源
• 16點通用輸入（Type 3（10K）熱電阻，0-1000歐姆，0-10V，0-20mA外接電阻）
• 10點繼電器輸出（Form A接點，24VAC@額定5安培）
• 8點模擬輸出（0-10V DC）
|
|
O-16 -16點I/O模塊
|
• 每臺Jace-600最多4個，如果已經安裝34點I/O模塊最多2個
• 8點通用輸入（Type 3（10K）熱電阻，0-1000歐姆，0-10V，
0-20mA外接電阻）
• 4點繼電器輸出（Form A接點，24VAC@額定5安培）
• 8點模擬輸出（0-10V DC）
|
|
底座
|
• 結構: 塑料，DIN導軌或螺釘安裝機箱, 塑料外殼
• 冷卻：內部空氣對流
|
|
工作環境
|
• 工作溫度范圍: 0° to 50°C (32°F to 122°F)
• 存儲溫度范圍: 0° to 70°C (32°F to 158°F)
• 相對濕度范圍: 5% to 95%, 無結露
|
|
認證信息
|
• UL 916, C-UL listed to Canadian Standards Association
(CSA) C22.2 No.
• 205-M1983 “Signal Equipment”, CE, FCC part 15 Class A.
|
|
